Shapr3D 全面解構：這款隨身 CAD 建模工具到底能做什麼

Shapr3D 是什麼——把專業 CAD 塞進口袋

Shapr3D 是一款專為觸控裝置打造的參數化三維建模軟體。不同於需要滑鼠和鍵盤才能操作的桌面 CAD，它的核心定位就是讓設計師、工程師、甚至學生，在通勤途中、會議休息間、或現場勘測時，也能完成從草繪概念到實體建模的完整工作流。搭載的是工業級的 Parasolid 核心引擎，這意味著它不是玩具式的造型 App，而是真的能產出符合工程要求的幾何模型——更多細節可參考 shapr3d官網 的完整指南。

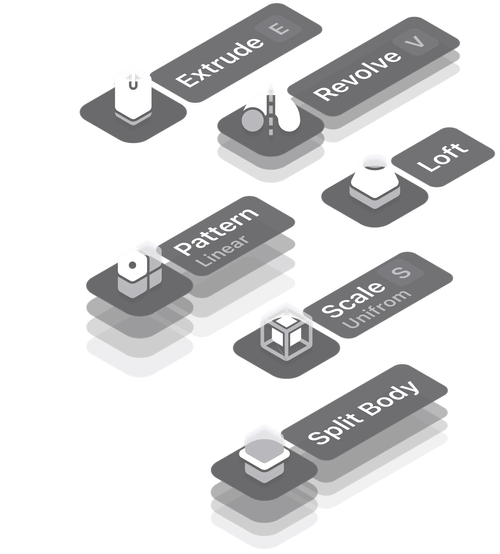

從實際功能來看，Shapr3D 覆蓋了草繪、約束、變數驅動、布爾運算、放樣、掃掠、鏡像、陣列——這些都是 SolidWorks、Fusion 360 等桌面工具裡才見得到的專業操作。加上支援 SolidWorks（SLDASM / SLDPRT）、STEP、Parasolid（X_T）等主流格式的導入導出，它完全可以作為桌面工作流的隨身延伸來用，而不只是一個獨立的玩具。

安裝

Android 平台的 Shapr3D 安裝包僅有 8.28M，對流動裝置來說輕量得驚人。shapr3d下載 後直接點擊 APK 安裝即可，系統會提示是否允許安裝未知來源應用，勾選確認後就能完成。首次啟動時需要註冊一個免費帳號並登入——這個帳號同時也是後續跨裝置雲端同步的憑證，建議使用常用信箱註冊以方便找回密碼。

登入後軟體會自動下載約數百 MB 的基礎資源包（包含預設樣例模型與字體），建議在 Wi-Fi 環境下完成。資源下載完畢即進入主界面，首次使用時會彈出一個簡短的互動式導覽，示範草繪、拉伸、旋轉等基本操作。如果你之前用過桌面 CAD，這段導覽可以快速帶你適應觸控手勢替代滑鼠操作的差異。

能力盤點：四個維度看盡它的邊界

一、參數化建模——真正的工程級核心

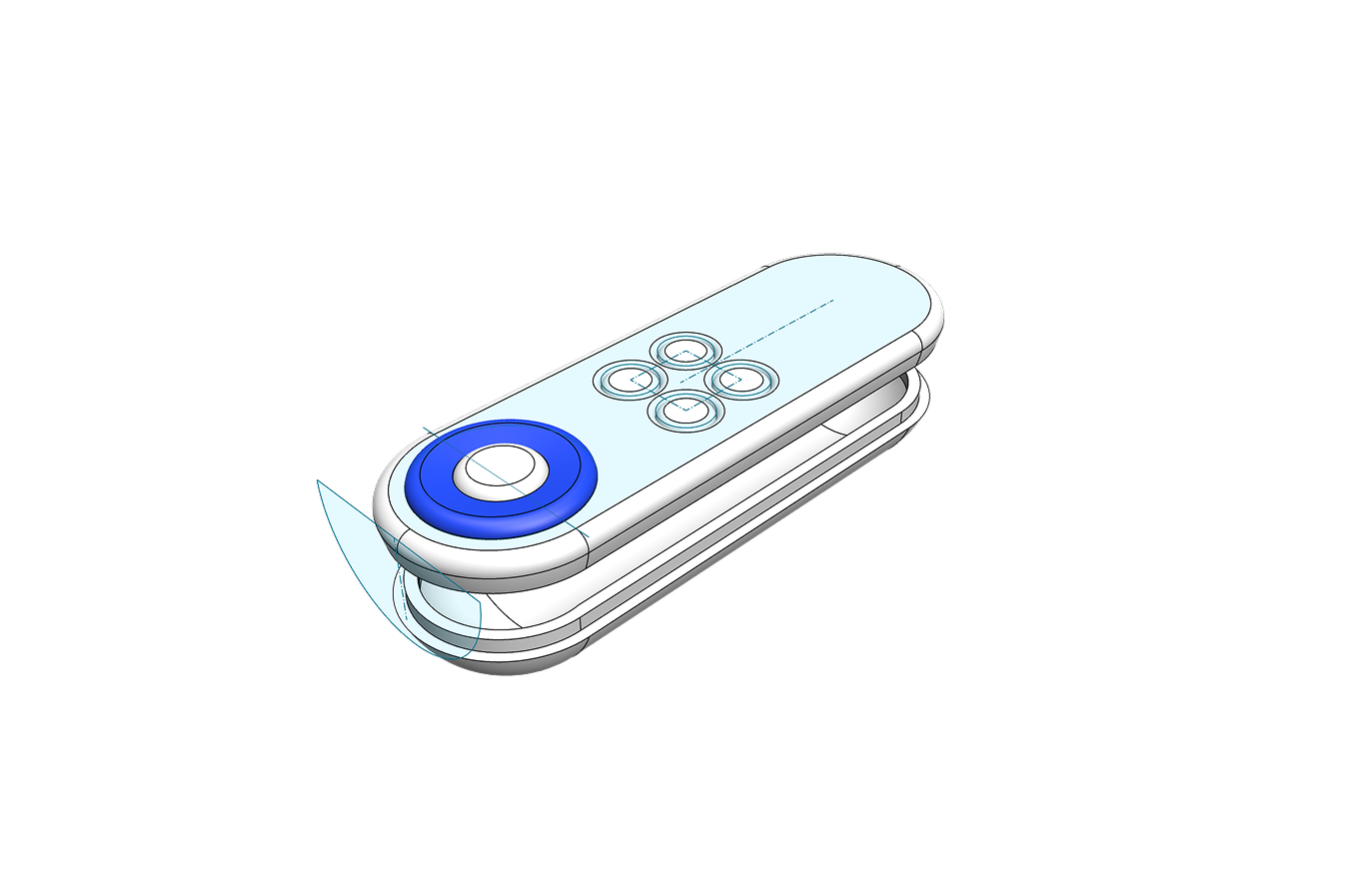

Shapr3D 最值得認真看待的就是它的參數化建模能力。草繪約束系統支援重合、平行、垂直、相切、同心、對稱等約束條件，加上尺寸驅動——你輸入一個數值，整個模型即時更新。更進階的是變數與表達式功能：你可以定義一個「外殼厚度」變數，讓多個特徵同時引用，之後只要修改這個變數，所有關聯的特徵一起變動，這正是桌面 CAD 參數化設計的精髓。

歷史樹（History Tree）記錄每一個特徵的生成順序，你可以回到任意一步修改參數，後續所有特徵自動重新計算。草繪狀態（Sketch States）允許在同一個草繪平面上快速切換多個版本做比較——這些都是專業建模師才會用到的進階功能。

二、裝配與導入——與桌面工作流的橋接

當然，Shapr3D 的裝配體系統跟 SolidWorks 還是有差距——導入 SLDASM 時，零件都能進來，但裝配約束關係會丟失，只剩下各零件停留在導入瞬間的位置。不過官方提供了替代方案：用「對齊（Align）」功能選兩個面貼合或同軸，雖然不是持久約束，但視覺效果與操作體感相似；需要精確定位時，移動旋轉的數值輸入足夠應付多數場景。

導入方面，除了 SLDASM 和 SLDPRT，Parasolid（X_T）和 STEP 的兼容性最穩——官方建議桌面 CAD 導入前先存成 X_T 或 STEP 再過來。

三、跨裝置與協作——觸控優先但不鎖死

Shapr3D 同時支援 iPad、Mac、Windows、Android 四個平台，帳號登入後專案自動透過雲端同步——偏好 本地存儲 的用戶則需要自行備份專案文件。這種「在哪都能接著做」的體驗是它最大的賣點之一：在 Mac 上完成複雜的參數化建模與尺寸標註，帶到平板上用手勢調整細節，然後在手機上現場給客戶看模型走一遍——整條工作流沒有斷點。

協作方面，Pro 版提供團隊專案與審查連結（Review Links），可以生成只讀連結讓團隊成員在瀏覽器裡查看和評註模型，不需要安裝軟體。AR 查看器功能則允許把模型投影到真實空間，在現場驗證尺寸比例是否合理。

四、學習生態——教程系統完整

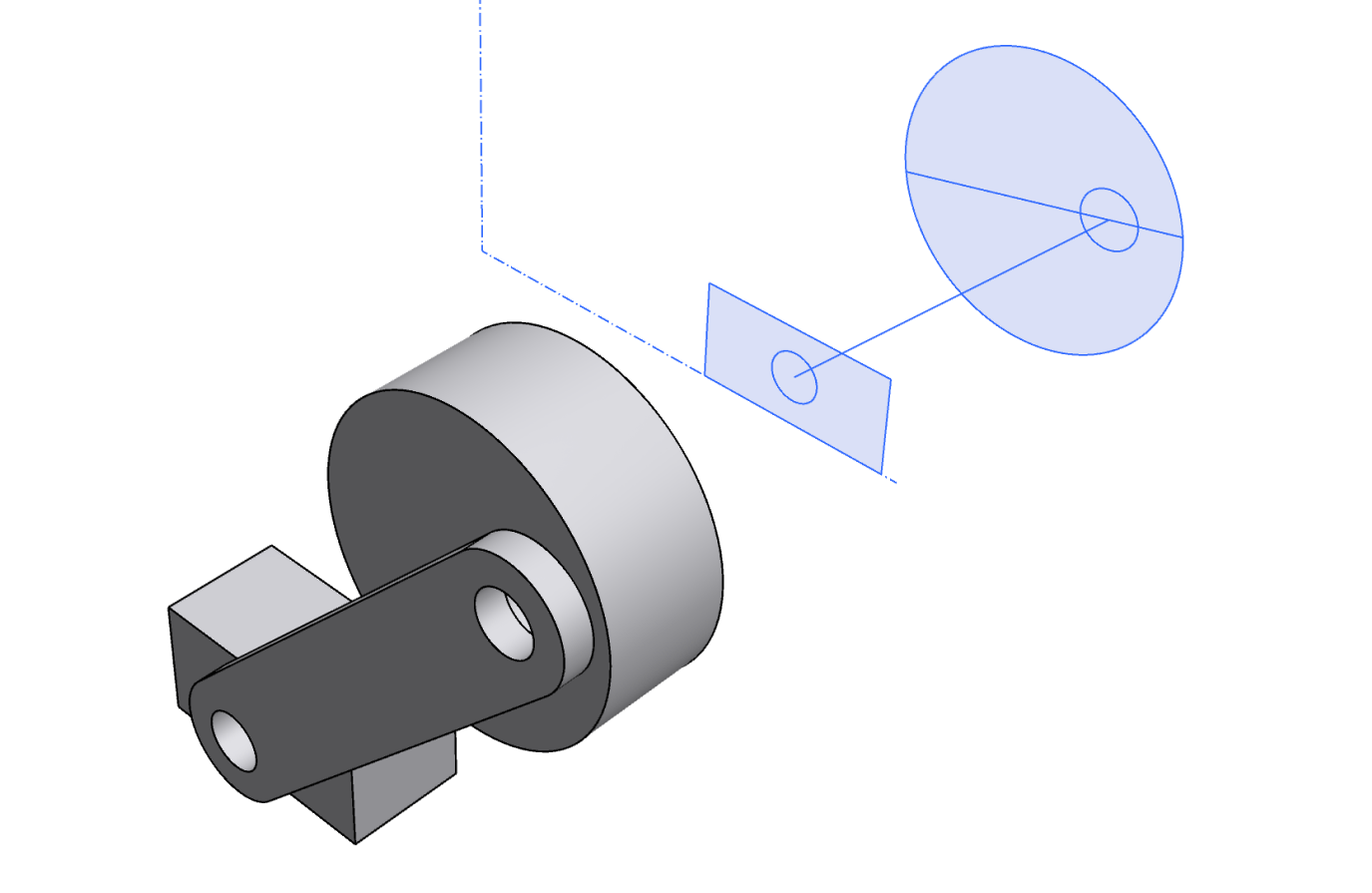

官方幫助中心的教程體系相當完整：從 Basics 入門系列（由資深產品開發從業人員主講，以摩托車零件為例覆蓋完整流程），到按 Beginner / Intermediate / Advanced 三級分類的視頻庫，再到值得抄作業的實戰專題——驅動草繪參數化、變數表達式案例、剖面視圖查干涉，每一個都是把多個功能串起來的綜合示範。

幫助中心支援全文搜索，直接搜工具名（如 loft、shell）比翻目錄快；每篇手冊頁底部還有同主題視頻連結，文字教程和視頻教程互相補充。

短板也要說

說完優點，幾個現實限制不能回避：

桌面裝配約束無法帶入——導入裝配體後零件位置停在瞬間快照，沒有動態聯動。如果你的工作高度依賴裝配約束（比如齒輪嚙合、活塞連桿機構），或需要搭配 看圖器 做輕量級模型查看，Shapr3D 目前還無法完全替代桌面 CAD，只能作為補充。

免費檔的兩個硬限制——Basic 版同時只能保留 2 個專案、導出僅低分辨率 STL / 3MF。雖然建模工具全部開放，但如果你要給 CNC 加工商交 STEP 或 XT，必須升級 Pro。

2D 工程圖和實時渲染僅試用期可用——這兩個是 Pro 版的主要賣點，免費檔只在 14 天試用期體驗。如果你常需要出正式工程圖或材質效果圖，這兩項功能會成為升級的主要理由。

協作功能集中在 Pro——團隊專案、審查連結、即時渲染都是付費版才有，免費檔只能單機工作。

誰適合用

綜合能力盤點與短板，這款軟體對以下幾類人群特別合適：

工業設計師與產品開發工程師——日常工作本來就以概念造型、快速迭代為主，觸控裝置上的手勢操作比滑鼠更直覺，跨裝置同步讓他們在會議、通勤、現場都能持續推進工作。免費檔的建模能力完全覆蓋設計階段需求，只有到交付加工時才需要升級。

學生與自學入門者——完整的參數化系統加上官方教程體系，是學習工程建模概念的極佳工具。免費檔永久可用，學生和教師還能申請 EDU 教育許可獲得 Pro 功能，成本極低。

原型愛好者與 DIY 玩家——從概念到 STL 導出給 3D 打印機，整條鏈路在一個軟體裡就能完成，不需要在多個工具之間來回切換。樣例模型庫裡也有不少可以直接拆著玩的參考專案。

最後的建議

如果你主要工作在桌面 CAD，但常需要隨身帶著專案走、或在現場快速迭代——Shapr3D 作為隨身延伸價值很高；如果你從零開始學建模，它的觸控優先 + 參數化系統 + 完整教程是一條比傳統 CAD 更友善的入門路徑；但如果你的工作高度依賴複雜裝配約束、正式工程圖與團隊協作，Pro 版或桌面 CAD 才是主力工具。

本文為個人基於網路公開資料整理編寫，非官方內容，僅供學習交流參考；軟體版權歸原作者所有，請支持正版；使用過程中遇到問題請查閱官方管道，本文不承擔任何責任。
